За подобро да разбереме како функционира TEC, прво да ја погледнеме неговата внатрешна структура. Јадрото на TEC е полупроводничкиот термоспој (зрно), кој генерално е поделен на P-тип и N-тип.
Кога директната струја минува низ термоспој, полупроводничките зрна од типот P и N (тип P (допирани со тривалентни елементи како што е борот, кои имаат дупки) спроведуваат електрична енергија низ дупките и стануваат позитивно наелектризирани; Пар од N-тип (допрени со петвалентни елементи како што е фосфорот) што се спроведуваат со електрицитет со негативен полнеж.
На студениот крај, носачите ќе скокаат од пониско ниво на енергија на повисоко. За време на процесот на транзиција на нивото на енергија, топлината се апсорбира, со што се постигнува ефект на ладење. Во меѓувреме, кога носителите на топлиот крај се рекомбинираат, се ослободува енергија, што резултира со егзотермичен феномен. Ако директната струја се помине во спротивна насока, ефектот на ладење ќе се трансформира во загревање.
PN спојот, преку проводниот слој, формира термоспој и е основна структурна компонента на TEC. Еден пар термопарови може да ги постигне и функциите на ладење или загревање откако ќе се вклучи.

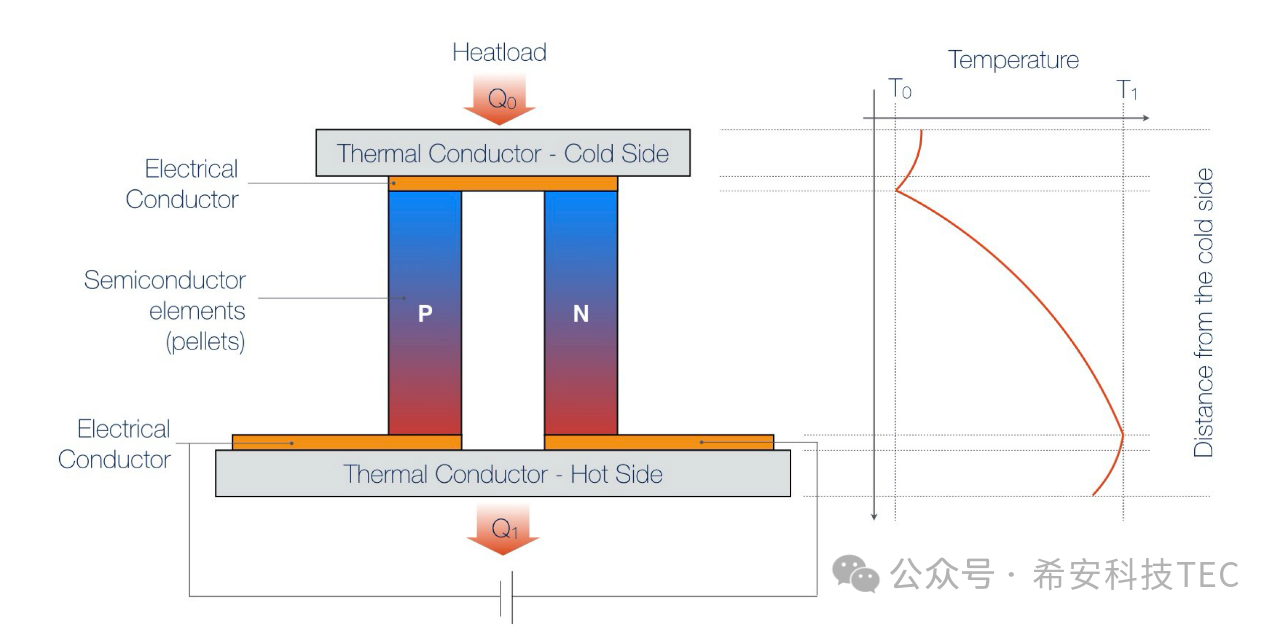

Топлинските проводници се додаваат на двата краја на термоспојот како што е прикажано на следната слика: се формира комплетен ТЕЦ. Кога TEC се напојува, горната површина ќе апсорбира топлина, што се нарекува ладен крај, а апсорбираната топлина е Q0. Долната површина ослободува топлина и се нарекува топла површина, при што топлината што се ослободува е Q1 ； Q1 = Q0 + Qtec
Температурната разлика помеѓу горната и долната површина поради апсорпција на топлина и ослободување на топлина е ΔT，ΔT=T1-T0

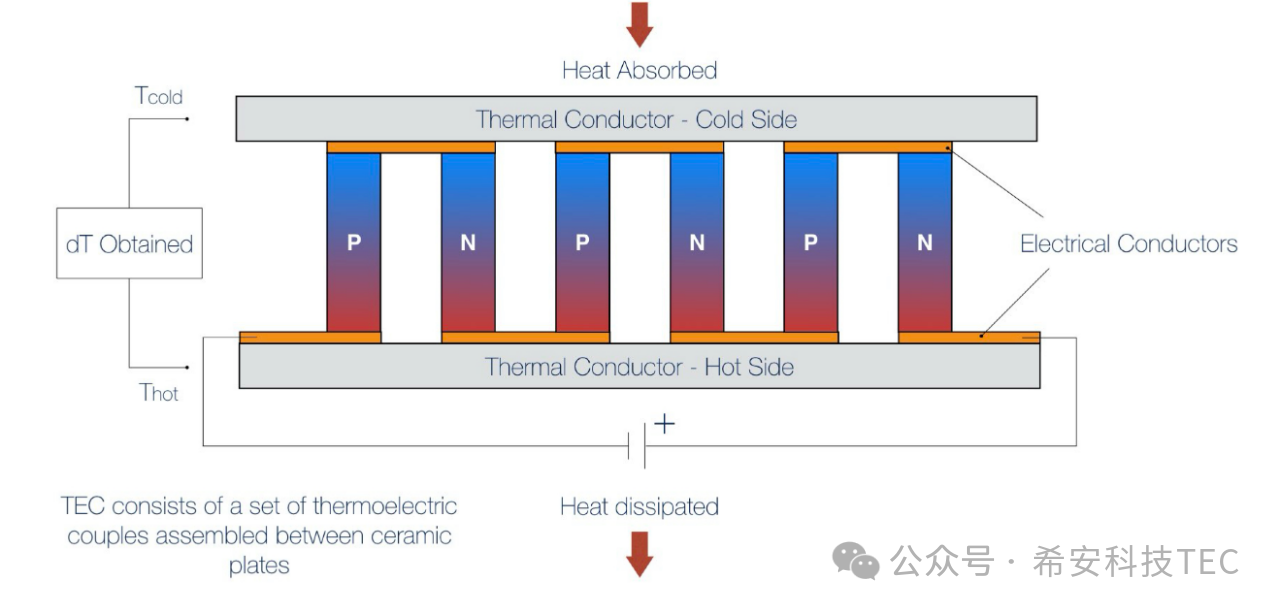

Во секојдневна употреба, TEC обично се состои од повеќе парови на PN спојници. За да постигнете поголем капацитет за ладење или температурна разлика.
Откако ќе ја прочитате статијата, време е повторно да обрнете внимание на таблата:
П: Каква е врската помеѓу топлината Qc апсорбирана на студениот крај и топлината Qt ослободена на топлиот крај?
О: Qc=Qt-Qtec.
П: Зошто студените и топлите краеви апсорбираат и ослободуваат топлина соодветно?
О: На студениот крај, носачите ќе скокаат од пониско ниво на енергија на повисоко. Процесот на транзиција на нивото на енергија апсорбира топлина, со што се постигнува ефект на ладење. Во меѓувреме, кога носителите на топлиот крај се рекомбинираат, тие ослободуваат енергија, што резултира со егзотермичен феномен.
